您当前的位置：首页 >> 产品中心 >> 磁力泵 >> MP型微型磁力驱动循环泵磁力泵

MP型微型磁力驱动循环泵


应用领域：食品、制药、日化、化工、水处理等

销售热线：021-63172288 13818616363

图文传真：021-63538556

上海上球泵业优势：质量稳定，常规产品全部

各种材质、非常规产品皆可订做 现货供应

  • 产品概述

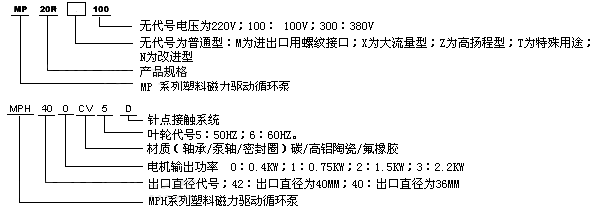

  • 型号定义
  • 适用范围

磁力泵产品概述：

上球泵业磁力驱动循环泵，产品型号有极小型至大型等多种型号，适合各种工业系统和程序上使用。其可靠性能及优越性能享有极高的信誉。

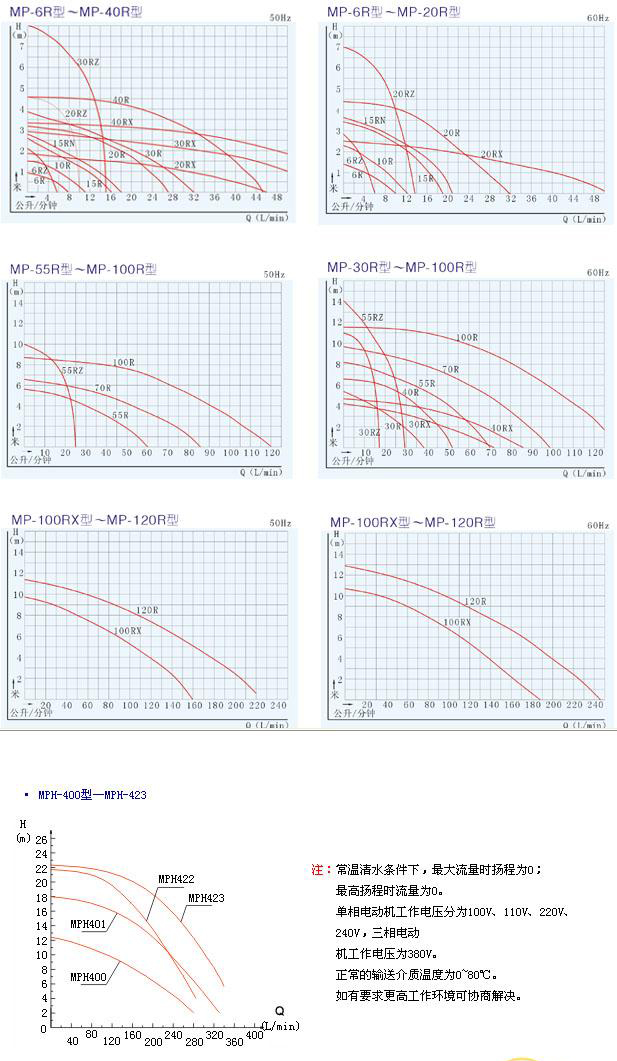

性能参数选型：


型号

软管接口式

螺纹接口式

标准输出量

比重

马达

入口
(mm)

出口
(mm)

出入口
(mm)

活管

流量
(l/min)

扬程
(m)

功率
w

相

MP-6R

14

14

-

-

2.8

0.8

<1.2

6

1

MP-6RZ

14

14

-

-

3.2

0.8

<1.1

6

1

MP-10R

14

14

-

-

5

1

<1.1

6

1

MP-10RN

14

14

-

-

5

1

<1.1

6

1

MP-15R

16

16

-

-

8

1.5

<1.3

10

1

MP-15RN

16

16

-

-

8

1.5

<1.3

10

1

MP-15RM

-

-

3/4

13

8

1.5

<1.3

10

1

MP-20R

18

18

-

-

17

2

<1.2

15

1

MP-20RM

-

-

3/4

16

17

2

<1.2

15

1

MP-20RX

26

26

-

-

30

1

<1.3

15

1

MP-20RXM

-

-

1

20

30

1

<1.3

15

1

MP-20RZ

18

18

-

-

7

4

<1.1

15

1

MP-20RZM

-

-

3/4

13

7

4

<1.1

15

1

MP-30R

20

20

-

-

16

2.5

<1.3

25

1

MP-30RM

-

-

3/4

16

16

2.5

<1.3

25

1

MP-30RX

26

26

-

-

32

2

<1.1

25

1

MP-30RXM

-

-

1

20

32

2

<1.1

25

1

MP-30RZ

18

18

-

-

10

6

<1.1

25

1

MP-30RZM

-

-

3/4

13

10

6

<1.1

25

1

MP-40R

20

20

-

-

22

4

<1.1

65

1

MP-40RM

-

-

3/4

16

22

4

<1.1

65

1

MP-40RX

26

26

-

-

47

2

<1.1

65

1

MP-40RXM

-

-

1

20

47

2

<1.1

65

1

MP-55R

26

26

-

-

30

4

<1.2

90

1 or 3

MP-55RM

-

-

1

20

30

4

<1.2

90

1 or3

MP-55RZ

26

26

-

-

15

8

<1.1

90

1 or 3

MP-55RZM

-

-

1

20

15

8

<1.1

90

1 or 3

MP-70R

26

26

-

-

50

4

<1.1

150

1 or3

MP-70RZ

20

20

-

-

20

12

<1.1

150

1 or3

MP-70RM

-

-

1

20

50

4

<1.1

150

1 or3

MP-100R

26

26

-

-

60

7

<1.3

250

1 or3

MP-100RM

-

-

1

20

60

7

<1.3

250

1 or3

MP-100RX

-

-

11/4

32

100

5

<1.3

250

1 or3

MP-120R

-

-

11/2

36

140

6

<1.3

370

1 or3

MP-120RT

-

-

21/4

48

140

6

<1.3

370

1 or3

MPH-400CV5-D

-

-

11/2

36

150

8

<1.3

400

3

MPH-401CV5-D

-

-

11/2

36

120

12

<1.3

750

3

MPH-422CV5-D

-

-

2

11/2

160

18

<1.3

2200

1 or3

MPH-423CV5-D

-

-

2

11/2

230

18

<1.3

2200

1 or3

MP型微型磁力驱动循环泵产品图片：

相关产品
  • CQ型不锈钢磁力泵CQ型不锈钢磁力
    CQ型不锈钢磁力泵是利用永磁联轴器工作原理无接触的传递扭矩的
  • CQF型工程塑料磁力泵CQF型工程塑料
    CQ型工程塑料磁力驱动泵(简称磁力泵)，是应用现代磁学原理，
  • CQB型不锈钢磁力泵CQB型不锈钢磁
    CQB磁力驱动离心泵(简称磁力泵)，通常由电动机，磁力偶合器

型号

软管接口式

螺纹接口式

标准输出量

比重

马达

入口
(mm)

出口
(mm)

出入口
(mm)

活管

流量
(l/min)

扬程
(m)

功率
w

相

MP-6R

14

14

-

-

2.8

0.8

<1.2

6

1

MP-6RZ

14

14

-

-

3.2

0.8

<1.1

6

1

MP-10R

14

14

-

-

5

1

<1.1

6

1

MP-10RN

14

14

-

-

5

1

<1.1

6

1

MP-15R

16

16

-

-

8

1.5

<1.3

10

1

MP-15RN

16

16

-

-

8

1.5

<1.3

10

1

MP-15RM

-

-

3/4

13

8

1.5

<1.3

10

1

MP-20R

18

18

-

-

17

2

<1.2

15

1

MP-20RM

-

-

3/4

16

17

2

<1.2

15

1

MP-20RX

26

26

-

-

30

1

<1.3

15

1

MP-20RXM

-

-

1

20

30

1

<1.3

15

1

MP-20RZ

18

18

-

-

7

4

<1.1

15

1

MP-20RZM

-

-

3/4

13

7

4

<1.1

15

1

MP-30R

20

20

-

-

16

2.5

<1.3

25

1

MP-30RM

-

-

3/4

16

16

2.5

<1.3

25

1

MP-30RX

26

26

-

-

32

2

<1.1

25

1

MP-30RXM

-

-

1

20

32

2

<1.1

25

1

MP-30RZ

18

18

-

-

10

6

<1.1

25

1

MP-30RZM

-

-

3/4

13

10

6

<1.1

25

1

MP-40R

20

20

-

-

22

4

<1.1

65

1

MP-40RM

-

-

3/4

16

22

4

<1.1

65

1

MP-40RX

26

26

-

-

47

2

<1.1

65

1

MP-40RXM

-

-

1

20

47

2

<1.1

65

1

MP-55R

26

26

-

-

30

4

<1.2

90

1 or 3

MP-55RM

-

-

1

20

30

4

<1.2

90

1 or3

MP-55RZ

26

26

-

-

15

8

<1.1

90

1 or 3

MP-55RZM

-

-

1

20

15

8

<1.1

90

1 or 3

MP-70R

26

26

-

-

50

4

<1.1

150

1 or3

MP-70RZ

20

20

-

-

20

12

<1.1

150

1 or3

MP-70RM

-

-

1

20

50

4

<1.1

150

1 or3

MP-100R

26

26

-

-

60

7

<1.3

250

1 or3

MP-100RM

-

-

1

20

60

7

<1.3

250

1 or3

MP-100RX

-

-

11/4

32

100

5

<1.3

250

1 or3

MP-120R

-

-

11/2

36

140

6

<1.3

370

1 or3

MP-120RT

-

-

21/4

48

140

6

<1.3

370

1 or3

MPH-400CV5-D

-

-

11/2

36

150

8

<1.3

400

3

MPH-401CV5-D

-

-

11/2

36

120

12

<1.3

750

3

MPH-422CV5-D

-

-

2

11/2

160

18

<1.3

2200

1 or3

MPH-423CV5-D

-

-

2

11/2

230

18

<1.3

2200

1 or3

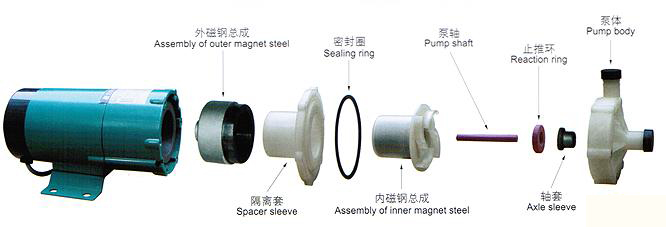

结构爆炸图：

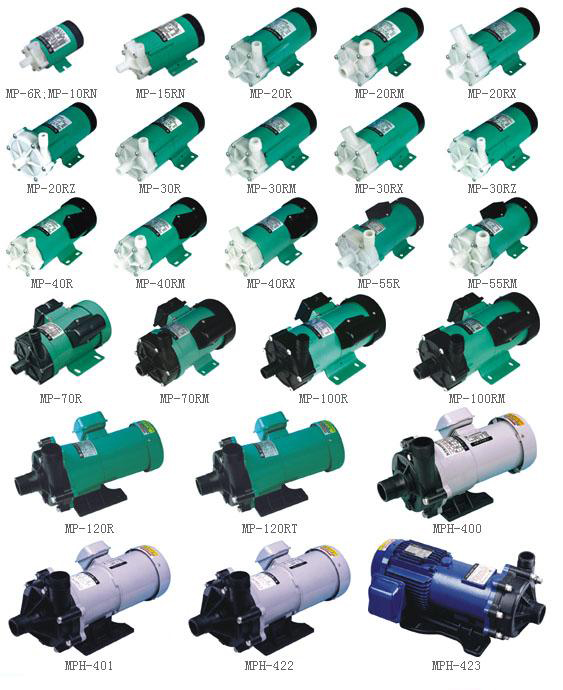

产品图片：

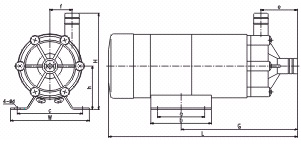

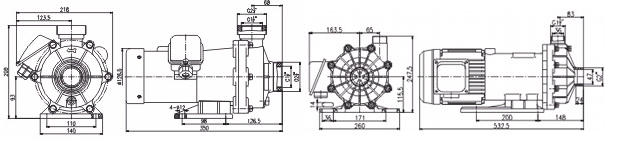

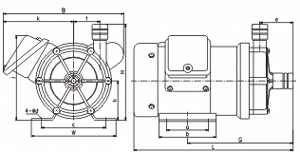

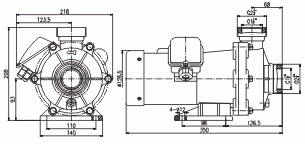

MP系列磁力驱动循环泵安装尺寸：

型　　号 a b c d e f G h H W L
MP-15R 49 63 68 6 38 23 121 45 100 82 196.5
MP-15RN 49 63 68 6 39.5 24.5 117.5 46 100 82 180
MP-20R 30 50 68 5.5 38.5 28.5 131.5 56 116 85 209
MP-20RZ 30 50 68 5.5 40 40 134 56 126 85 212
MP-20RM 30 50 68 5.5 34 28.5 127 56 117 85 204.5
MP-30R 40 64 100 9 48 30 166.5 60 130 120 249.5
MP-30RZ 40 64 100 9 40 40 151 60 130 120 234
MP-30RM 40 64 100 9 48 30 166.5 60 130 120 249.5

型 号 a b c d e f G h H W L
MP-20RX 30 50 68 5.5 46.5 - 143 56 130 85 220.5
MP-30RX 40 64 100 9 48 - 169.5 60 138 120 252.5
MP-40RX 40 64 100 9 48 - 170.5 60 138 120 277

型　　号 a b c d e f G h H W L B J K
MP-40R 40 64 100 9 48 30 167.5 60 130 120 274 - 118 60
MP-40RM 40 64 100 9 48 30 167.5 60 130 120 274 - 118 60
MP-55R 40 64 100 9 56.5 43 198.5 65.5 161 120 275 - 140 54
MP-55RZ 40 64 100 9 56.5 43 198.5 65.5 161 120 275 - 140 54
MP-70R 70 96 108 9.5 55.75 44 177 66 161 142 267 202 142 118
MP-70RM 70 96 108 9.5 52.75 44 174 66 156 142 264 202 142 118
MP-100R 70 100 110 9 66 44 195.5 74 174 156 322 202 150 118
MP-100RM 70 100 110 9 66 44 195.5 74 174 156 322 202 150 118
MP-100RX 70 100 110 9 63 40 196.5 74 174 156 323 205 167 124
MP-120R 98 130 110 12 80 51 184.5 93 208 140 359 216 187 123

型 号 a b c e f G h H W L J K
MPH-400 98 130 110 80 51 188 94 209 140 384 183 128
MPH-401 130 175 130 98 57.5 244 114 247 160 475 208 137
