产品概述:
CQ型工程塑料磁力驱动泵(简称磁力泵),是应用现代磁学原理,将永磁联轴器的工作原理用于离心泵的新型产品,磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵的机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。
产品特点:
磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其他泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、钢玉陶瓷、增强聚丙稀等作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。
产品用途:
CQF型工程塑料磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是漏、易燃、易爆液体的抽送,选用此泵则更为理想。

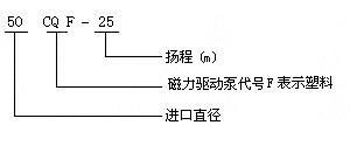

型号意义:
例如:40CQF-20
40-泵进口直径(mm)
CQ-磁力驱动泵
20-工作扬程(m)
F-材质为塑料
材料耐腐蚀性能(供参考)
|
|
符号说明:V -优良. V -良好,0-可用.但腐蚀明显X -腐蚀严重,不适用。
性能参数选型:
型 号 | 口径 | 流量 (m3/h) | 扬程 (m) | 电机功率 (kW) |
电 压
(V)
|
材质 | |
进口(mm) | 出口(mm) | ||||||
14CQ-5 | 14 | 10 | 1.2 | 5 | 0.12 | 220/380 |
不
锈
钢
|
16CQ-8 | 16 | 12 | 1.8 | 8 | 0.18 | 220/380 | |
20CQ-12 | 20 | 12 | 3 | 12 | 0.37 | 220/380 | |
25CQ-15 | 25 | 20 | 5.4 | 15 | 1.1 | 380 | |
32CQ-15 | 32 | 25 | 6.5 | 15 | 1.1 | 380 | |
32CQ-25 | 32 | 25 | 4.8 | 25 | 1.1 | 380 | |
40CQ-20 | 40 | 32 | 10 | 20 | 2.2 | 380 | |
40CQ-32 | 40 | 32 | 11.5 | 32 | 4 | 380 | |
50CQ-25 | 50 | 40 | 14.4 | 25 | 4 | 380 | |
50CQ-32 | 50 | 40 | 13.2 | 32 | 4 | 380 | |
50CQ-50 | 50 | 32 | 7.8 | 50 | 5.5 | 380 | |
65CQ-25 | 65 | 50 | 16.8 | 25 | 5.5 | 380 | |
65CQ-32 | 65 | 50 | 25 | 32 | 7.5 | 380 | |
80CQ-32 | 80 | 65 | 50 | 32 | 11 | 380 | |
50CQ-50 | 80 | 65 | 50 | 50 | 15 | 380 | |
100CQ-32 | 100 | 80 | 60 | 32 | 15 | 380 | |
100CQ-50 | 100 | 80 | 60 | 50 | 18.5 | 380 | |
注:表中16CQ-8---100CQ-50都可配防爆电机 |
