您当前的位置：首页 >> 产品中心 >> 磁力泵 >> ZCQ型自吸式磁力泵磁力泵
ZCQ型自吸式磁力泵
应用领域：食品、制药、日化、化工、水处理等
销售热线：021-63172288 13818616363
图文传真：021-63538556
上海上球泵业优势：质量稳定，常规产品全部
各种材质、非常规产品皆可订做 现货供应
- 产品概述
- 型号定义
- 适用范围
产品概述：
ZCQ型自吸磁力传动离心泵（简称自吸磁力泵）是将永磁联轴器的工作原理应用于离心泵的新产品，设计合理，工艺先进，具有全密封，无泄漏，耐腐蚀的特点，其性能达到国外同类产品的先进水平．磁力泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便．可广泛应用于化工，制药，石油，电镀，食品，电影照相洗印，科研机构，国防工业等单位抽送酸，碱液，油类，稀有贵重液，镀液，挥发性液体，以及循环水设备配套．特别是易燃，易爆，挥发性液体的抽送，选用此泵则更为理想．
工作原理：

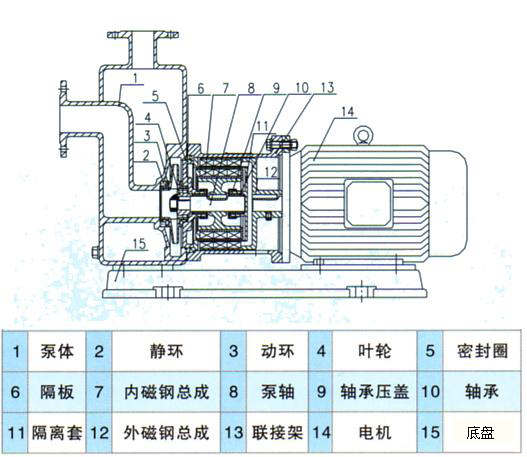

本泵采用外混式轴向水泵结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部件组成。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸作用。
泵的主要性能参数：
流量：3-50m3/h 扬程：12-50m
电机功率：0.37-15kW 使用温度：≤80℃(根据用户需求可定制达到≤200℃)
材质:1Cr18Ni9Ti (可定制304.316.316L材质)

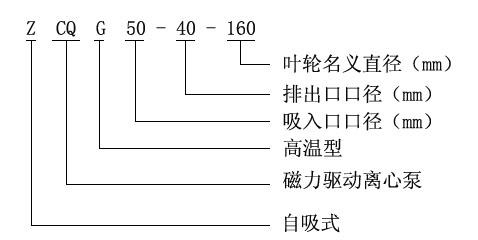

型号意义：
例如：ZCQ65-50-145
Z-自吸式
CQ-磁力驱动泵
65-吸入口直径(mm)
50-排出口直径(mm)
145-叶轮名义直径(mm)
Z-自吸式
CQ-磁力驱动泵
65-吸入口直径(mm)
50-排出口直径(mm)
145-叶轮名义直径(mm)
ZCQ型自吸磁力传动离心泵性能参数表：
|
型 号
|
口径(mm)
|
流量 (m3/h)
|
扬程
(m)
|
电机功率 (kw)
|
电 压
(v)
|
材 质
|
|
|
进口
|
出口
|
||||||
|
ZCQ20-15-100
|
20
|
15
|
3
|
12
|
0.37
|
220/380
|
不
锈
钢
|
|
ZCQ25-20-115
|
25
|
20
|
6.6
|
15
|
1.1
|
380
|
|
|
ZCQ32-25-115
|
32
|
25
|
6.6
|
15
|
1.1
|
380
|
|
|
ZCQ32-25-145
|
32
|
25
|
6.6
|
25
|
1.1
|
380
|
|
|
ZCQ40-32-132
|
40
|
32
|
10.8
|
20
|
2.2
|
380
|
|
|
ZCQ40-32-160
|
40
|
32
|
12
|
32
|
4
|
380
|
|
|
ZCQ50-40-145
|
50
|
40
|
14.4
|
25
|
4
|
380
|
|
|
ZCQ50-40-160
|
50
|
40
|
13.2
|
32
|
4
|
380
|
|
|
ZCQ65-50-145
|
65
|
50
|
16.8
|
25
|
5.5
|
380
|
|
|
ZCQ65-50-160
|
65
|
50
|
27
|
32
|
7.5
|
380
|
|
|
ZCQ80-65-125
|
80
|
65
|
51
|
20
|
7.5
|
380
|
|
|
ZCQ80-65-160
|
80
|
65
|
51
|
32
|
15
|
380
|
|
|
ZCQ80-50-200
|
80
|
65
|
51
|
50
|
22
|
380
|
|
|
ZCQ80-50-250
|
80
|
50
|
51
|
80
|
37
|
380
|
|
|
ZCQ100-80-160
|
100
|
80
|
100
|
32
|
22
|
380
|
|
|
ZCQ100-65-200
|
100
|
65
|
100
|
50
|
37
|
380
|
|
|
ZCQ100-65-250
|
100
|
65
|
100
|
80
|
55
|
380
|
|
|
注:上球自吸泵每个型号都可配防爆电机
|
|||||||
