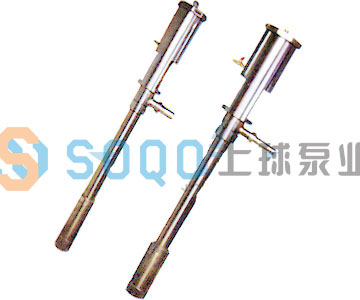

BSY型气动油桶泵（浆料泵）
应用领域：食品、制药、日化、化工、水处理等
销售热线：021-63172288 13818616363
图文传真：021-63538556
上海上球泵业优势：质量稳定，常规产品全部
各种材质、非常规产品皆可订做 现货供应
- 产品概述
- 型号定义
- 适用范围
产品概述：
BSY型气动油桶泵（简称：气动浆料泵，又名：气动插桶泵，气动活塞泵，气动柱塞泵，气动浓浆泵，气动往复泵，气动打胶泵、气动抽液泵，气动防爆不锈钢泵，皮革喷浆泵）。气动浆料泵应用于人造革、移膜革、压延革、彩涂板、印染、医药、涂层、化工、纺织、喷漆、喷涂、薄膜镀铝、彩钢瓦等行业。适用于高粘度（VIS）≤12万CPS/25℃的化工浆料输送，具有防爆耐腐防沉淀、低噪音、节能等功能。是理想的移动输送设备。
本油桶泵采用气压差的作用，使活塞上下运行，带动导料活塞开闭，起到提料的作用。调整给气动浆料泵工作气体的流量与气压来控制和调节气动浆料泵送料流量。结合感应开关能使之自动化工作。
维护保养
1、气动浆料泵在使用过程中防止撞击缸体部位避免变形，发生活塞卡死现象，造成报废
2、活塞在运行壹佰万余次后，根据空压机送气过程中水份积留情况应清缸体，涂注30#润滑油。
3、如经久不用，应在溶剂内工作状清洗，防止浆料冻结，阻塞导料管。
使用方法
1、先将导料管正确放入所要输送的料桶内。
2、将耐腐蚀软管连接出料口接至送料地点。
3、进气阀呈关闭状态，然后将气源管连接进气阀接头，根据所需浆料流量来开启进气阀，调节气动浆料泵运行频率，即可工作。
产品选型性能参数：
|
型号 |
BSY-A0.8型 |
BSY-B1.2型 |
BSY-C3.2-2型 |
BSY-C3.2-1型 |
BSY-D5.0型 |
|
外型 |
Φ100mm×H1400 |
Φ100mm×H1400mm |
Φ120mm×H1620mm |
Φ120mm×H1520mm |
Φ150mm×H1720mm |
|
泵重量 |
14kg |
15kg |
23kg |
20kg |
42kg |
|
流量（T/h） |
0.8 |
1.2 |
3.2 |
3.2 |
5.0 |
|
通过颗粒 |
Φ1.2mm |
Φ1.2mm |
Φ3mm |
Φ1.2mm |
Φ5mm |
|
扬程 |
30m |
30m |
30m |
30m |
30m |
|
粘度 |
5万cps/25℃ |
5万cps/25℃ |
5万cps/25℃ |
5万cps/25℃ |
5万cps/25℃ |
|
进出口口径 |
51mm 32mm |
57mm 32mm |
76mm 38mm |
57mm 38mm |
88mm 50mm |
|
出料接口 |
11/4＂ |
11/4＂ |
11/2＂ |
11/2＂ |
2＂ |
|
供气接口 |
1/4＂ |
1/4＂ |
3/8＂ |
3/8＂ |
3/8＂ |
|
供气压力 |
0.3-1.0mpa/min |
0.3-1.0mpa/min |
0.3-1.0mpa/min |
0.3-1.0mpa/min |
0.3-1.0mpa/min |
|
出料压力 |
3-10mpa |
3-10mpa |
3-10mpa |
3-10mpa |
3-10mpa |
|
气缸压力比 |
2:1 |
2:1 |
3:1 |
4:1 |
3:1 |
|
耗气量 |
0.3-1.0m3/min |
0.3-1.0m3/min |
0.3-1.0m3/min |
0.3-1.0m3/min |
0.3-1.0m3/min |
注：泵适用于低中高黏度，干、湿法仿此合成革生产线上的浆料的自动输送，及油料的输送。
