您当前的位置：首页 >> 产品中心 >> 电动隔膜泵 >> DBY-50型电动隔膜泵电动隔膜泵

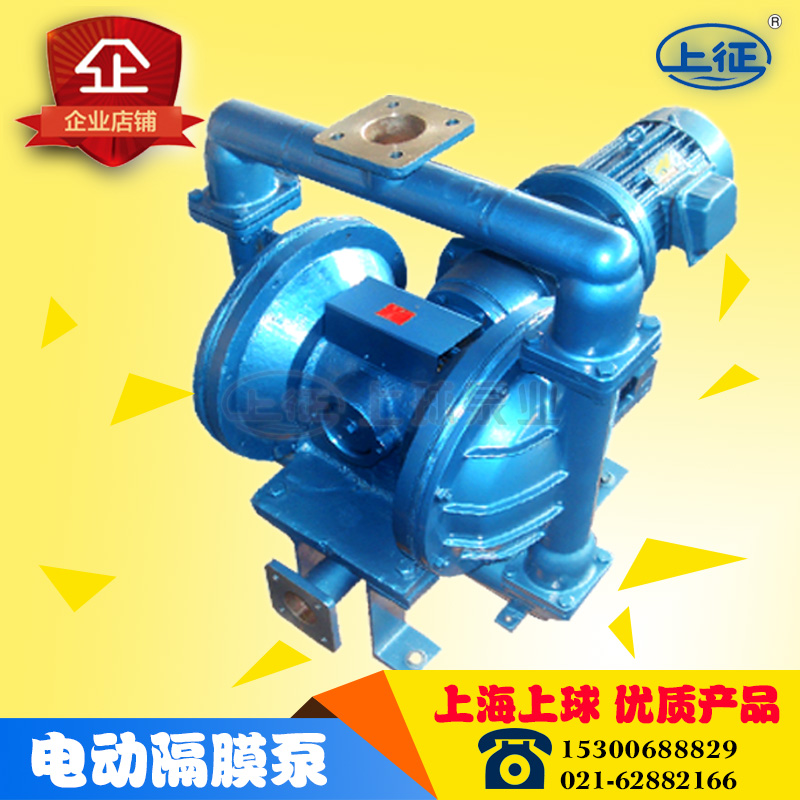

DBY-50型电动隔膜泵


应用领域：食品、制药、日化、化工、水处理等

销售热线：021-63172288 13818616363

图文传真：021-63538556

上海上球泵业优势：质量稳定，常规产品全部

各种材质、非常规产品皆可订做 现货供应

  • 产品概述
  • 型号定义
  • 适用范围

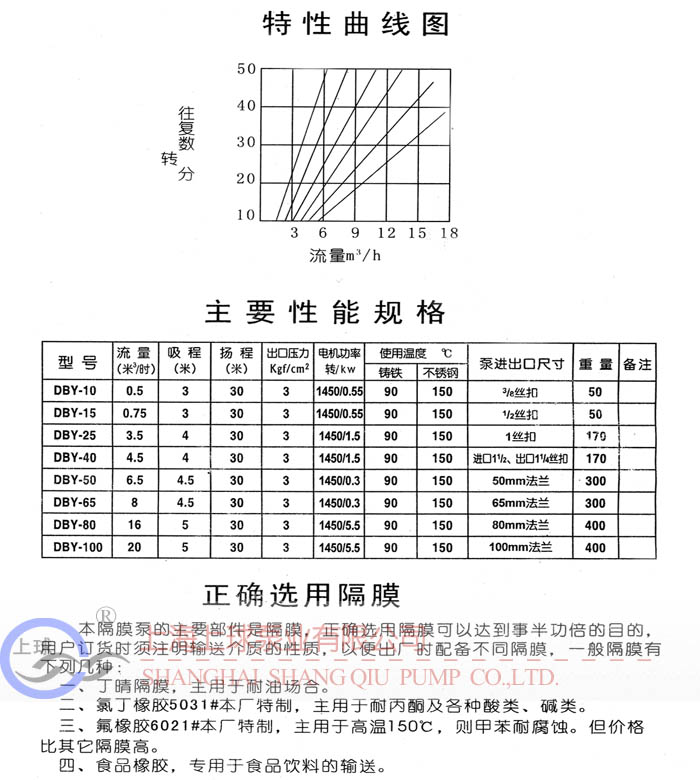

性能参数：

型号

泵

流量M3/h

扬程 M

吸程 M

配备功率 KW

使用温度℃

配备减速机型号

进口

出口

铸铁

不锈钢

铝合金

DBY-10

丝扣

3/8"

0.5

40

3

0.55

100

150

80

XWD0.55-2-35

DBY-15

丝扣

1/2"

0.75

40

3

0.55

100

150

80

XWD0.5-2-35

DBY-25

25

25

3.5

40

4

1.5

100

150

80

XLD1.5-3-35

DBY-40

40

40

4.5

40

4

1.5

100

150

80

XLD1.5-3-35

DBY-50

50

50

6.5

40

4.5

3

100

150

80

XLD2.2-3-35

DBY-65

65

65

8

40

4.5

3

100

150

80

XLD2.2-3-35

DBY-80

80

80

16

40

5

5.5

100

150

80

XLD3-3-35

DBY-100

100

80

20

40

5

5.5

100

150

80

XLD3-3-35


几种隔膜材料特性

隔膜品种
介质种类 		丁睛橡胶 氯丁橡胶 氟橡胶 聚四氟乙烯 食品橡胶
发烟硝酸 × × △ △
浓硝酸 × × △ △
浓硫酸 × × ○ △
浓盐酸 × △ △ △
浓磷酸 × △ △ △
浓醋酸 × × × △
浓氢氧化钠 ○ ○ △ △
无水氨 △ △ △ △
稀硝酸 × × ○ △
稀硫酸 △ △ △ △
稀盐酸 × ○ △ △
稀磷酸 × × △ △
稀氢氧化钠 ○ ○ △ △
氨水 △ △ ×
苯 × × ○ ○
汽油 ○ ○ ○ ○
石油 △ × ○ ○
四氯化碳 ○ ○ ○
二硫化碳 ○ × ○
乙醇 ○ ○ ○ ○
丙铜 × △ × ○
甲酚 × △ △ ○
乙醛 × × △ ○
乙苯 × × △ ○
丙烯晴 △ △ × ○
丁醇 ○ ○ ○ ○
丁二烯 ○ × △ ○
苯乙烯 × × △ ○
醋烯乙酯 × × × ○
醚 × × ×

注：○——寿命较长、△——寿命一般、×——不可用，本表仅从耐腐性考虑，因聚四氯乙烯弹性比橡胶差，故实际使用寿命因压力，泵行程杂质等因素影响而异。食品橡胶专用于食品饮料行业。

相关产品
  • DBY-15型电动隔膜泵DBY-15型电
    DBY-15型电动隔膜泵本表仅从耐腐性考虑，因聚四氯乙烯弹性
  • DBY-40型电动隔膜泵DBY-40型电
    DBY型电动隔膜泵应用于石化、陶瓷、冶金等行业，这种泵的主要
  • DBY-25型电动隔膜泵DBY-25型电
    DBY型本色不锈钢电动隔膜泵是一种新型的泵类，近年来，在隔膜

性能参数

型号

泵

流量M3/h

扬程 M

吸程 M

配备功率 KW

使用温度℃

配备减速机型号

进口

出口

铸铁

不锈钢

铝合金

DBY-10

丝扣

3/8"

0.5

40

3

0.55

100

150

80

XWD0.55-2-35

DBY-15

丝扣

1/2"

0.75

40

3

0.55

100

150

80

XWD0.5-2-35

DBY-25

25

25

3.5

40

4

1.5

100

150

80

XLD1.5-3-35

DBY-40

40

40

4.5

40

4

1.5

100

150

80

XLD1.5-3-35

DBY-50

50

50

6.5

40

4.5

3

100

150

80

XLD2.2-3-35

DBY-65

65

65

8

40

4.5

3

100

150

80

XLD2.2-3-35

DBY-80

80

80

16

40

5

5.5

100

150

80

XLD3-3-35

DBY-100

100

80

20

40

5

5.5

100

150

80

XLD3-3-35


几种隔膜材料特性

隔膜品种
介质种类 		丁睛橡胶 氯丁橡胶 氟橡胶 聚四氟乙烯 食品橡胶
发烟硝酸 × × △ △
浓硝酸 × × △ △
浓硫酸 × × ○ △
浓盐酸 × △ △ △
浓磷酸 × △ △ △
浓醋酸 × × × △
浓氢氧化钠 ○ ○ △ △
无水氨 △ △ △ △
稀硝酸 × × ○ △
稀硫酸 △ △ △ △
稀盐酸 × ○ △ △
稀磷酸 × × △ △
稀氢氧化钠 ○ ○ △ △
氨水 △ △ ×
苯 × × ○ ○
汽油 ○ ○ ○ ○
石油 △ × ○ ○
四氯化碳 ○ ○ ○
二硫化碳 ○ × ○
乙醇 ○ ○ ○ ○
丙铜 × △ × ○
甲酚 × △ △ ○
乙醛 × × △ ○
乙苯 × × △ ○
丙烯晴 △ △ × ○
丁醇 ○ ○ ○ ○
丁二烯 ○ × △ ○
苯乙烯 × × △ ○
醋烯乙酯 × × × ○
醚 × × ×

注：○——寿命较长、△——寿命一般、×——不可用，本表仅从耐腐性考虑，因聚四氯乙烯弹性比橡胶差，故实际使用寿命因压力，泵行程杂质等因素影响而异。食品橡胶专用于食品饮料行业。

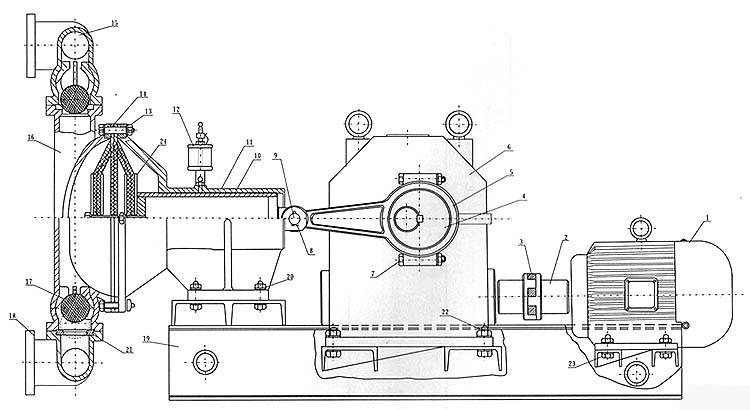

产品结构图

主要零件名称及材质

编号

名称

材质

数量

1

电机

1

2

联轴器

HT200

2

3

六角弹性块

氯丁橡胶

1

4

偏心轮

HT250

2

5

连杆

ZG

2

6

减速箱

1

7

螺栓

Q235-A

4

8

开口销

Q235-A

2

9

活塞销

A3

2

10

活塞

无缝管两端焊接

2

11

缸套

HT200

2

12

油杯

2

13

螺栓

Q235-A

16

14

隔膜

丁晴橡胶 氯丁橡胶

4

15

出水管

铝合金

1

铸铁

不锈钢

衬胶

16

泵体

铝合金

2

铸铁

不锈钢

衬胶

17

阀球

不锈钢

4

18

进水管

铝合金

1

铸铁

不锈钢

衬胶

19

底座

HT200 槽钢

1

20

螺栓

Q235-A

8

21

阀口座

氯丁橡胶 丁晴橡胶

4

22

螺栓

Q235-A

4

23

螺栓

Q235-A

4

24

压板

A3

4

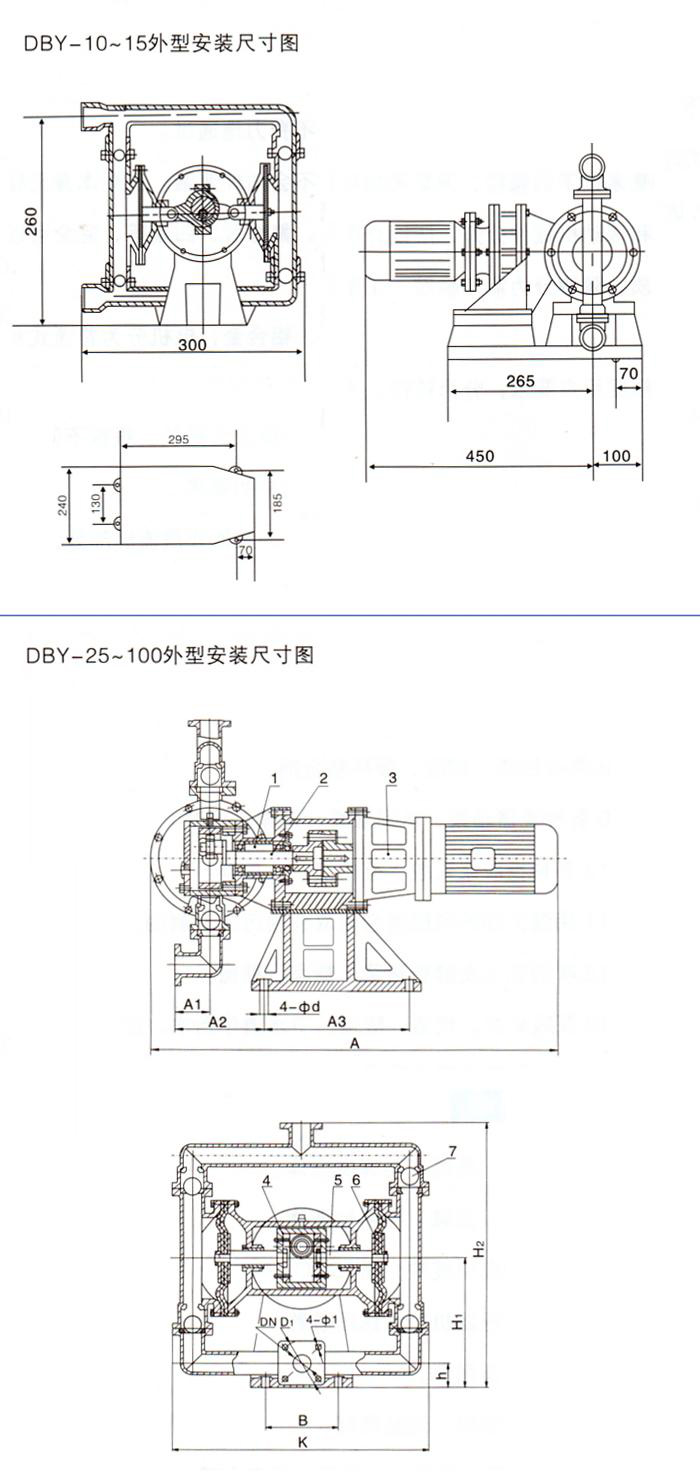

DBY系列电动隔膜泵（安装尺寸）

型号 A A1 A2 A3 B K DN D1 Φ1 Φd h H1 H2
DBY-25 900 75 160 300 180 550 25 75 11 17.5 110 315 620
DBY-40 900 75 160 300 180 550 40 100 14 17.5 110 315 620
DBY-50 960 140 250 370 240 550 50 110 14 17.5 85 360 820
DBY-65 960 140 250 370 240 550 65 130 14 17.5 85 360 820
DBY-80 900 110 0 700 390 800 80 150 17.5 17.5 130 470 980
DBY-100 900 110 0 700 390 800 100 150 17.5 17.5 130 470 980
