型号	额定排出压力 mpa	每次流量 ml/次	手柄流量施力 n	泵重 kg	外型尺寸 （长×宽×高）mm
SYL-40/1.6	1.6	40	<300	10	320×165×410
SYL-39/2.5	2.5	39	<300	10	320×165×410
SYL-32/4	4.0	32	<300	12	340×165×460
SYL-31/6.3	6.3	31	<300	12	340×165×460
SYL-22/10	10	22	<300	15	380×185×510
SYL-13/16	16	13	<360	15	380×185×510
SYL-12/20	20	12	<360	15	380×185×510
SYL-9/25	25	9	<360	15	380×185×510
SYL-7/40	40	7	<400	20	380×200×620
SYL-5.5/63	63	5.5	<400	20	380×200×620
SYL-4/80	80	4	<400	20	380×200×620

结构与工作原理

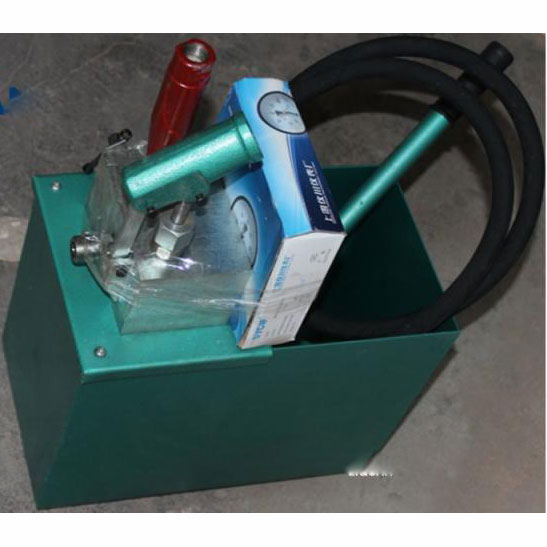

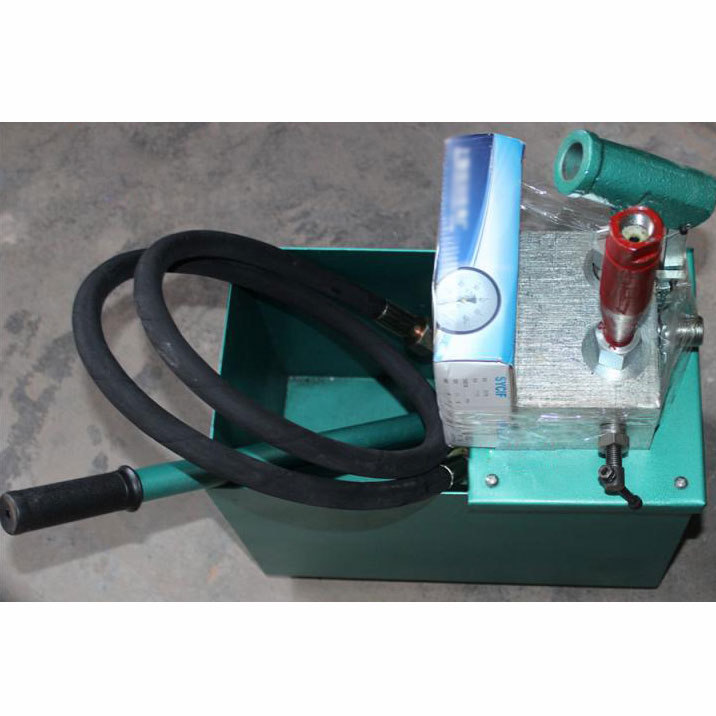

       本泵为立式单缸手动往复泵，由水箱、支架、泵头（其中包括柱塞副、进、出水阀、控制阀、缸压阀、工作接管接头等零部件）、压力表、手柄和工作接管等零部件组成。泵体用螺栓固定在支架上，支架安装在水箱上面。泵体为整体锻钢制成，各种阀和手柄、压力表、工作接管等都装设在泵体上或与它相连接。支架除用作安装泵体外，兼作搬运时之提手。水箱底下有活动足架和滚轮，既便于搬移时拖动，而在工作时，将活动足架拉出，使泵更加稳定，施力时不会倾倒。手柄摇动时，由力臂叉、力叉带动柱塞上下往复动动，实现泵的交替的吸入和吐出过程。
      工作时，提起手柄，带动柱塞上升，水缸内容积增大而形成真空，水箱内的工作介质在大气压力的作用下，经滤网、吸水管和进水阀而进入水缸内。手柄向下压时，柱塞向下动动，迫使工作介质顶开出水阀、经控制阀、工作接管而送至被试器件内。当泵不断工作时，压力逐渐升高直至达到所要耱的试验压力。压力表接在控制阀之后而直接与被试器件隔离，此时可进行被试器件的保压试验和检查。试验结束后，开启卸压阀，即可使工作介质放回水箱中而压力下降至零。

结构图
