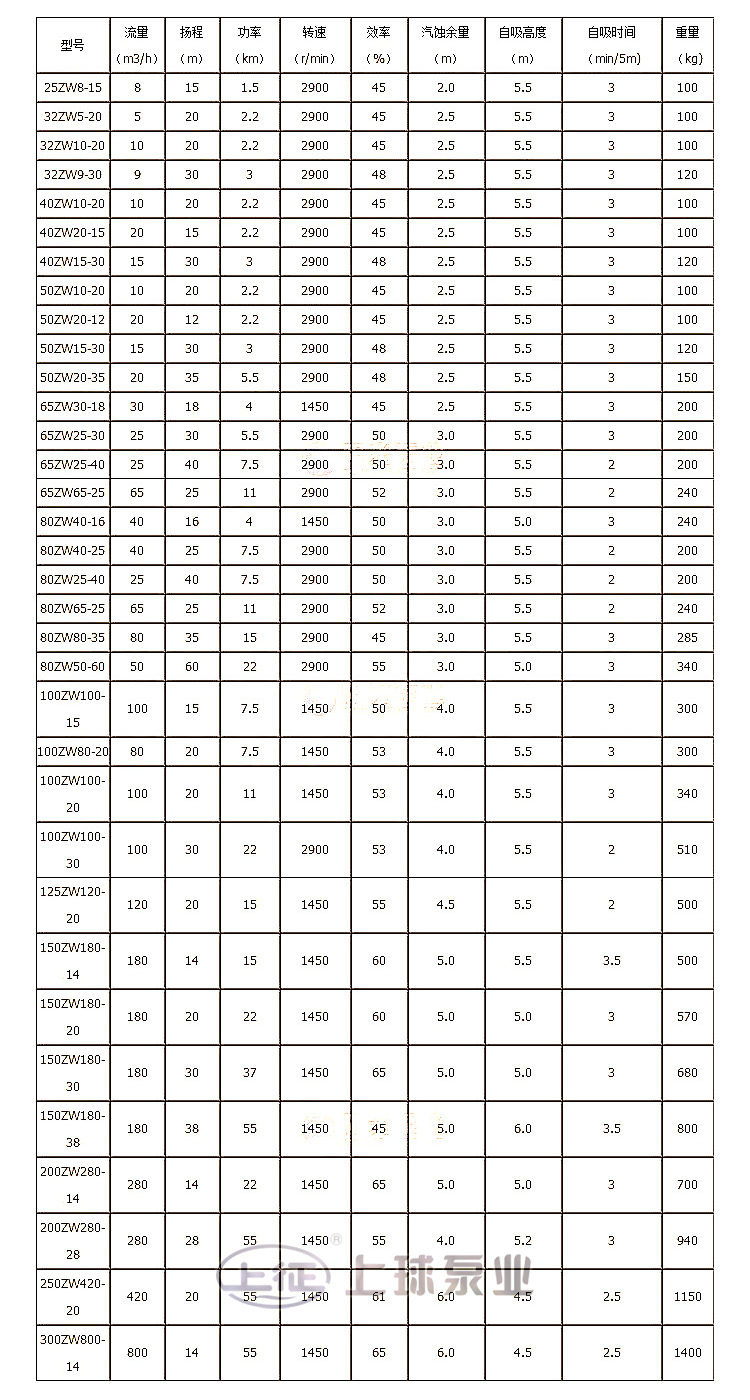

型号	流量 （m3/h）	扬程（m）	功率（km）	转速（r/min）	效率（%）	汽蚀余量（m）	自吸高度（m）	自吸时间（min/5m)	重量（kg)
25ZW8-15	8	15	2.2	2900	45	2.0	5.5	3	100
32ZW5-20	5	20	2.2	2900	45	2.5	5.5	3	100
32ZW10-20	10	20	2.2	2900	45	2.5	5.5	3	100
32ZW9-30	9	30	3	2900	48	2.5	5.5	3	120
40ZW10-20	10	20	2.2	2900	45	2.5	5.5	3	100
40ZW20-15	20	15	2.2	2900	45	2.5	5.5	3	100
40ZW15-30	15	30	3	2900	48	2.5	5.5	3	120
50ZW10-20	10	20	2.2	2900	45	2.5	5.5	3	100
50ZW20-12	20	12	2.2	2900	45	2.5	5.5	3	100
50ZW15-30	15	30	3	2900	48	2.5	5.5	3	120
50ZW20-35	20	35	5.5	2900	48	2.5	5.5	3	150
65ZW30-18	30	18	4	1450	45	2.5	5.5	3	200
65ZW25-30	25	30	5.5	2900	50	3.0	5.5	3	200
65ZW25-40	25	40	7.5	2900	50	3.0	5.5	2	200
65ZW40-25	40	25	7.5	2900	50	3.0	5.5	2	200
65ZW65-25	65	25	11	2900	52	3.0	5.5	2	240
80ZW40-16	40	16	4	1450	50	3.0	5.0	3	240
80ZW40-25	40	25	7.5	2900	50	3.0	5.5	2	200
80ZW25-40	25	40	7.5	2900	50	3.0	5.5	2	200
80ZW65-25	65	25	11	2900	52	3.0	5.5	2	240
80ZW80-35	80	35	15	2900	45	3.0	5.5	3	285
80ZW80-35	80	35	15	1450	50	3.0	5.5	2	450
80ZW50-60	50	60	22	2900	55	3.0	5.0	3	340
100ZW100-15	100	15	7.5	1450	50	4.0	5.5	3	300
100ZW80-20	80	20	7.5	1450	53	4.0	5.5	3	300
100ZW100-20	100	20	11	1450	53	4.0	5.5	3	340
100ZW100-30	100	30	22	2900	53	4.0	5.5	2	510
125ZW120-20	120	20	15	1450	55	4.5	5.5	2	500
150ZW180-14	180	14	15	1450	60	5.0	5.5	3.5	500
150ZW180-20	180	20	22	1450	60	5.0	5.0	3	570
150ZW180-30	180	30	37	1450	65	5.0	5.0	3	680
150ZW180-38	180	38	55	1450	45	5.0	6.0	3.5	800
200ZW280-14	280	14	22	1450	65	5.0	5.0	3	700
200ZW280-28	280	28	55	1450	55	4.0	5.2	3	940
250ZW420-20	420	20	55	1450	61	6.0	4.5	2.5	1150
300ZW800-14	800	14	55	1450	65	6.0	4.5	2.5	1400

结构及工作原理

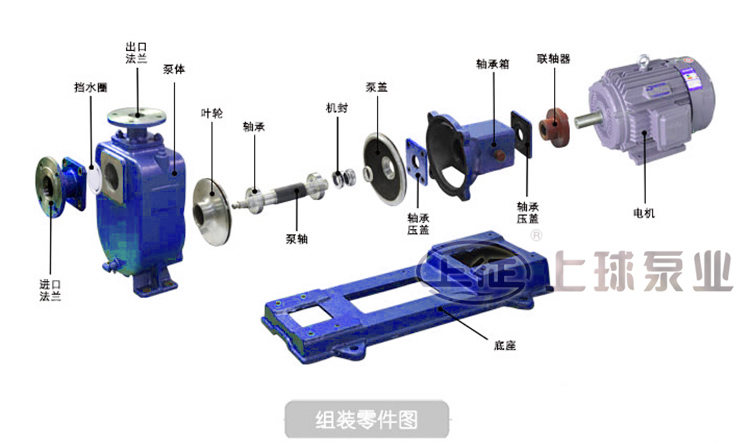

      ZW系列自吸式无堵塞排污泵，主要由泵体.叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、迸、排接管等组成。泵的结构见图。
      泵的工作原理：泵体内设有储液腔，并通过上方的回流孔和下方的循环孔与泵工作腔相通，构成泵的轴向回流外混式系统。泵停止工作后.泵内腔已储有一定容积的液体。当泵起动?，泵内的储液在叶轮的作用下，夹带着空气被向上??出.液体通过气液分离管的网格回流到工作腔，气体被排出泵外，使泵内形成一定的真空度，达到自吸的作用。

ZW型自吸式无堵塞排污泵（结构图）

起动前的准备与运行
1、检?泵底座、联轴器、轴承座等连接部位的紧固件有否松动？如有松动应固紧。2、用手转动联轴器是否有卡带或异声等现象？
3、打开泵上方的加水阀门.加入储液水不少于泵体容积的三分之二，关闭阀门。以后开机不需再灌引水
4、接上电源试转一下，从电机端看，为顺时针转向。（严禁反转）
5、开机工作，观察泵运行是否正常？若有异常现象，应找出原因，加以排除。
