您当前的位置：首页 >> 产品中心 >> 自吸泵 >> ZX系列卧式清水化工自吸泵自吸泵

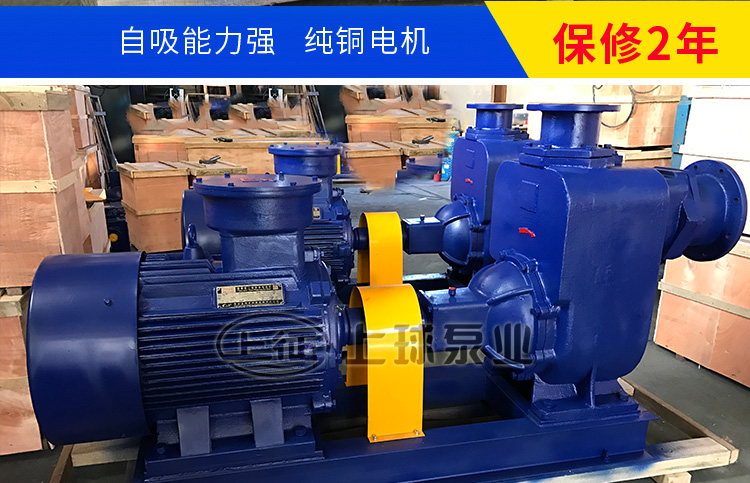

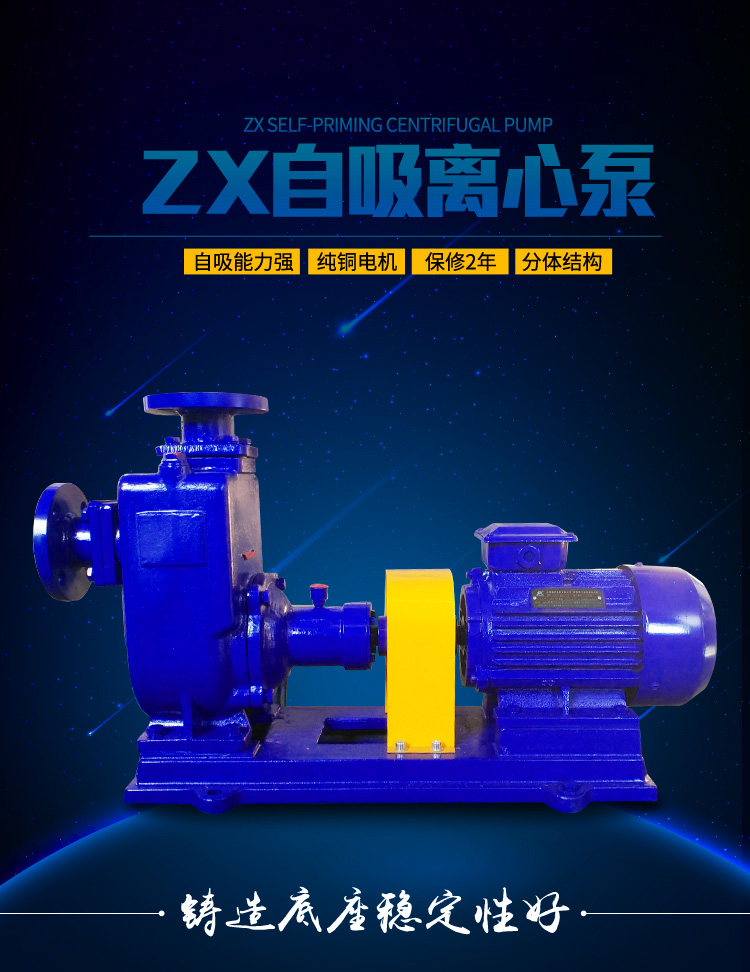

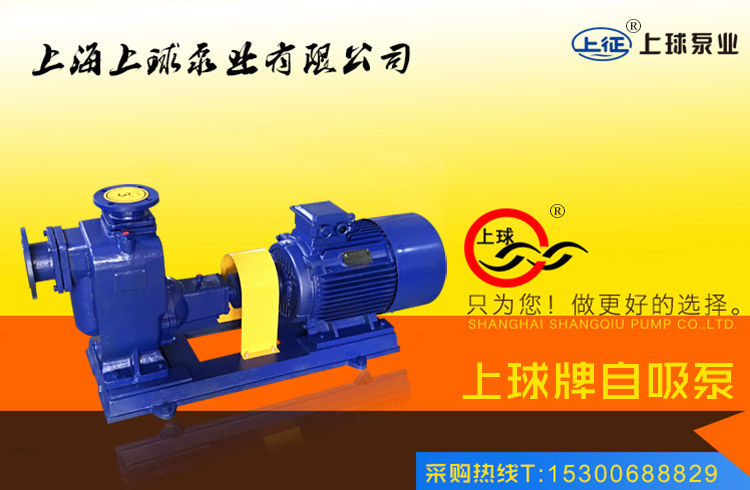

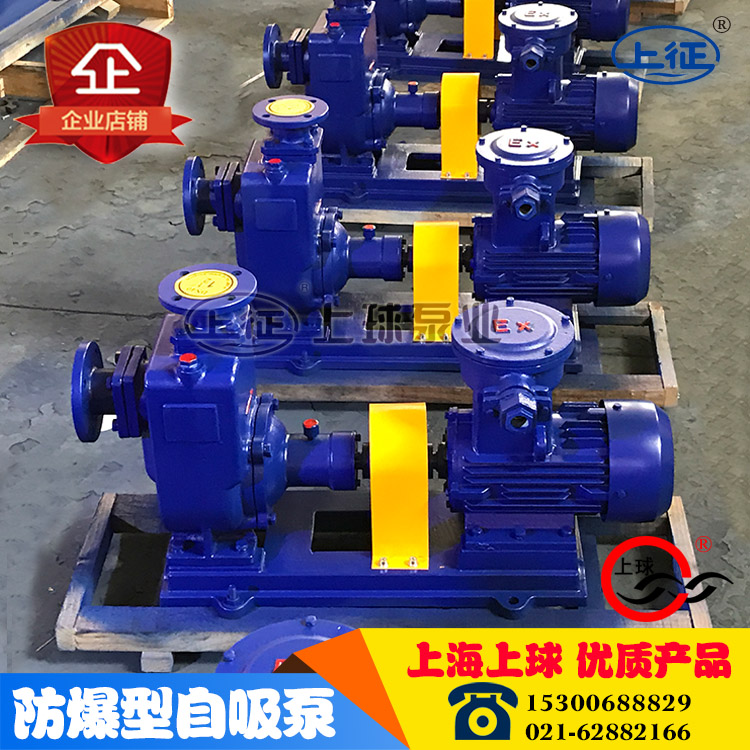

ZX系列卧式清水化工自吸泵


应用领域：食品、制药、日化、化工、水处理等

销售热线：021-63172288 13818616363

图文传真：021-63538556

上海上球泵业优势：质量稳定，常规产品全部

各种材质、非常规产品皆可订做 现货供应

  • 产品概述

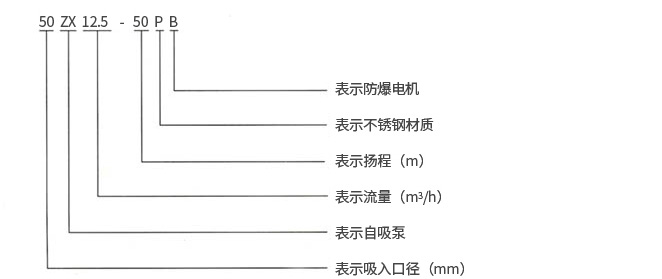

  • 型号定义
  • 适用范围

ZX型自吸泵在工农业生产、抢险救助，如排涝、救火中作为应急泵使用效能更为突出。 ZX型泵广泛适用石 油、化工、冶金、机械、化纤、食品、能源、交通等工业部门城市给水、亦可用于农业排灌、 喷灌。供输送清水或粘度小于5°E，温度低于80℃物理及化学性质类似清水的其它液体。

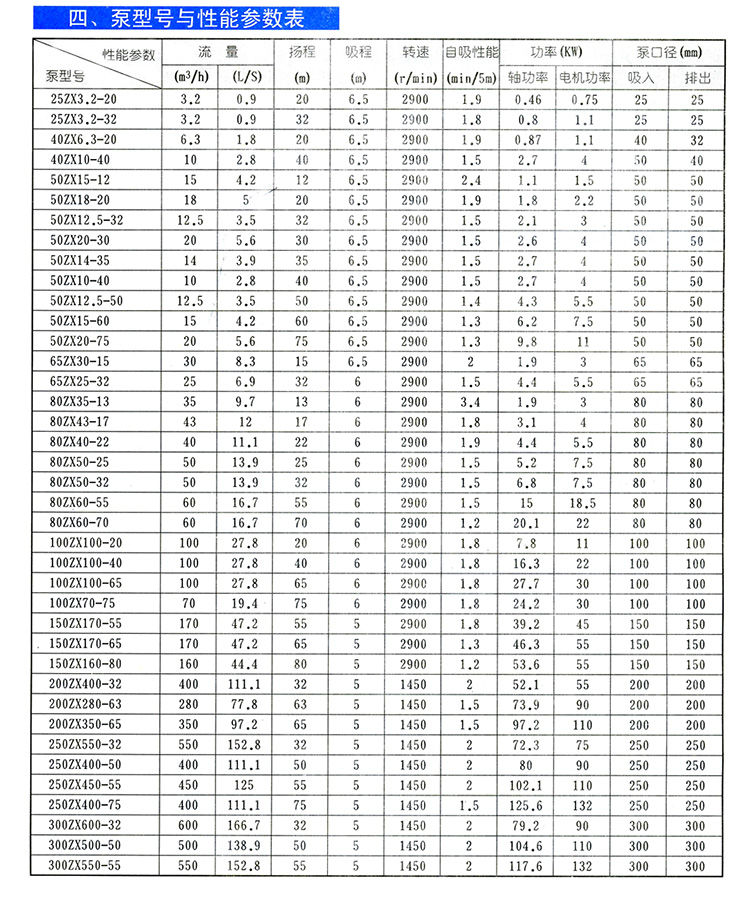

选型参数：


型号 流量Q
扬程
(m)
吸程
(m)
自吸性能
(min/5m)
转速
(r/min)
电机功率
(m3/h) (L/s)
25ZX3.2-20 3.2 0.9 20 6.5 1.9 2900 0.75
25ZX3.2-32 3.2 0.9 32 6.5 1.8 2900 1.1
40ZX6.3-20 6.3 1.8 20 6.5 1.9 2900 1.1
40ZX10-40 10 2.8 40 6.5 1.5 2900 4
50ZX15-12 15 4.2 12 6.5 2.4 2900 1.5
50ZX18-20 18 5 20 6.5 1.9 2900 2.2
50ZX12.5-32 12.5 3.5 32 6.5 1.5 2900 3
50ZX20-30 20 5.6 30 6.5 1.5 2900 4
50ZX14-35 14 3.9 35 6.5 1.5 2900 4
50ZX10-40 10 2.8 40 6.5 1.5 2900 4
50ZX12.5-50 12.5 3.5 50 6.5 1.4 2900 5.5
50ZX15-60 15 4.2 60 6.5 1.3 2900 7.5
50ZX20-75 20 5.6 75 6.5 1.3 2900 11
65ZX30-15 30 8.3 15 6.5 2 2900 3
65ZX25-32 25 6.9 32 6 1.5 2900 5.5
80ZX35-13 35 9.7 13 6 3.4 2900 3
80ZX43-17 43 12 17 6 1.8 2900 4
80ZX40-22 40 11.1 22 6 1.9 2900 5.5
80ZX50-25 50 13.9 25 6 1.5 2900 7.5
80ZX50-32 50 13.9 32 6 1.5 2900 7.5
80ZX60-55 60 16.7 55 6 1.5 2900 18.5
80ZX60-70 60 16.7 70 6 1.2 2900 22
100ZX100-20 100 27.8 20 6 1.8 2900 11
100ZX100-40 100 27.8 40 6 1.8 2900 22
100ZX100-65 100 27.8 65 6 1.8 2900 30
100ZX70-75 70 19.4 75 6 1.8 2900 30
150ZX170-55 170 47.2 55 5 1.8 2900 45
150ZX170-65 170 47.2 65 5 1.3 2900 55
150ZX160-80 160 44.4 80 5 1.2 2900 55
200ZX400-32 400 111.1 32 5 2 1450 55
200ZX280-63 280 77.8 63 5 1.5 1450 90
200ZX350-65 350 97.2 65 5 1.5 1450 110
250ZX550-32 550 152.8 32 5 2 1450 75
250ZX400-50 400 111.1 50 5 2 1450 90
250ZX450-55 450 125 55 5 2 1450 110
250ZX400-75 400 111.1 75 5 1.5 1450 132
300ZX600-32 600 166.7 32 5 2 1450 90
300ZX500-50 500 138.9 50 5 2 1450 110
300ZX550-55 550 152.8 55 5 2 1450 132

相关产品
  • FPZ型轴联式塑料自吸泵FPZ型轴联式塑
    FPZ型轴联式塑料自吸泵一次注塑成型、机械强度高，耐腐蚀性能
  • ZXL系列直联卧式清水化工自吸泵ZXL系列直联卧
    ZXL系列直联卧式清水化工自吸泵具有使用寿命长、永不停机、无
  • FPZ型直联式塑料自吸泵FPZ型直联式塑
    FPZ型直联式塑料自吸泵主要用于输送酸，碱，盐等腐蚀性液体。
型号 流量Q
扬程
(m)
吸程
(m)
自吸性能
(min/5m)
转速
(r/min)
电机功率
(m3/h) (L/s)
25ZX3.2-20 3.2 0.9 20 6.5 1.9 2900 0.75
25ZX3.2-32 3.2 0.9 32 6.5 1.8 2900 1.1
40ZX6.3-20 6.3 1.8 20 6.5 1.9 2900 1.1
40ZX10-40 10 2.8 40 6.5 1.5 2900 4
50ZX15-12 15 4.2 12 6.5 2.4 2900 1.5
50ZX18-20 18 5 20 6.5 1.9 2900 2.2
50ZX12.5-32 12.5 3.5 32 6.5 1.5 2900 3
50ZX20-30 20 5.6 30 6.5 1.5 2900 4
50ZX14-35 14 3.9 35 6.5 1.5 2900 4
50ZX10-40 10 2.8 40 6.5 1.5 2900 4
50ZX12.5-50 12.5 3.5 50 6.5 1.4 2900 5.5
50ZX15-60 15 4.2 60 6.5 1.3 2900 7.5
50ZX20-75 20 5.6 75 6.5 1.3 2900 11
65ZX30-15 30 8.3 15 6.5 2 2900 3
65ZX25-32 25 6.9 32 6 1.5 2900 5.5
80ZX35-13 35 9.7 13 6 3.4 2900 3
80ZX43-17 43 12 17 6 1.8 2900 4
80ZX40-22 40 11.1 22 6 1.9 2900 5.5
80ZX50-25 50 13.9 25 6 1.5 2900 7.5
80ZX50-32 50 13.9 32 6 1.5 2900 7.5
80ZX60-55 60 16.7 55 6 1.5 2900 18.5
80ZX60-70 60 16.7 70 6 1.2 2900 22
100ZX100-20 100 27.8 20 6 1.8 2900 11
100ZX100-40 100 27.8 40 6 1.8 2900 22
100ZX100-65 100 27.8 65 6 1.8 2900 30
100ZX70-75 70 19.4 75 6 1.8 2900 30
150ZX170-55 170 47.2 55 5 1.8 2900 45
150ZX170-65 170 47.2 65 5 1.3 2900 55
150ZX160-80 160 44.4 80 5 1.2 2900 55
200ZX400-32 400 111.1 32 5 2 1450 55
200ZX280-63 280 77.8 63 5 1.5 1450 90
200ZX350-65 350 97.2 65 5 1.5 1450 110
250ZX550-32 550 152.8 32 5 2 1450 75
250ZX400-50 400 111.1 50 5 2 1450 90
250ZX450-55 450 125 55 5 2 1450 110
250ZX400-75 400 111.1 75 5 1.5 1450 132
300ZX600-32 600 166.7 32 5 2 1450 90
300ZX500-50 500 138.9 50 5 2 1450 110
300ZX550-55 550 152.8 55 5 2 1450 132


工作原理与结构说明
       该泵均采用轴向回液的泵体结构。泵体由吸入室、储液室、涡卷室、回液孔、气液分离室等组成. 泵正常起动后.叶轮将吸入室所存的液体及吸入管路中的空气一起吸入，井在叶轮内得以完全混合, 在离心力的作用下.液体夹带着气体向涡卷室外缘流动、在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时，由于流速突然降低，较轻的气体从混合气液中被分离出来.气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室，并由回流孔再次进入叶轮，与叶抡内部从吸入管路中吸入的气体再次混合，在高速旋转的叶轮作用下，又流向叶轮外缘……。随着这个过程周而复始地进行下去，吸入管路中的空气不断减少.直到吸尽气体，完成自吸过程，泵便投入正常作业。
      在一些泵的轴承体底部还没有冷却室。当轴承发热引起轴承体温升超过70℃时，可在冷却室处通过任意一只冷却液管接头，注入冷却液循环冷却。泵内部防止液体由高压区向低压区泄漏的密封机构是前后密封环，前密封环装在泵体上，后密封环装在轴承体上，当泵经长期运转密封环磨损到一定程度.并影响到泵的效率和自吸性能时.应给予更换。

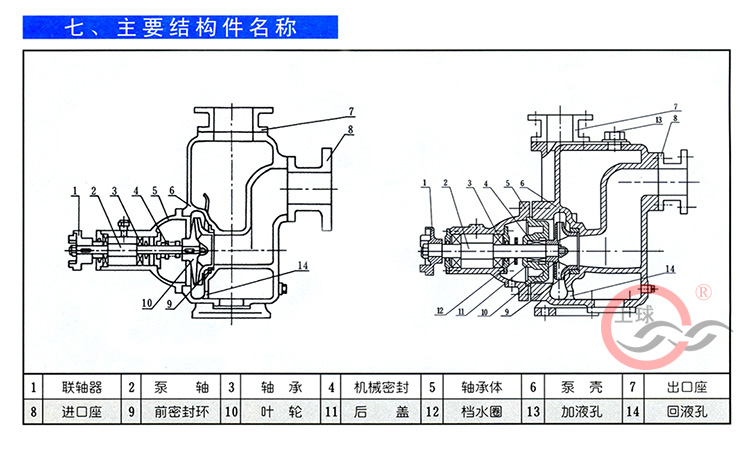

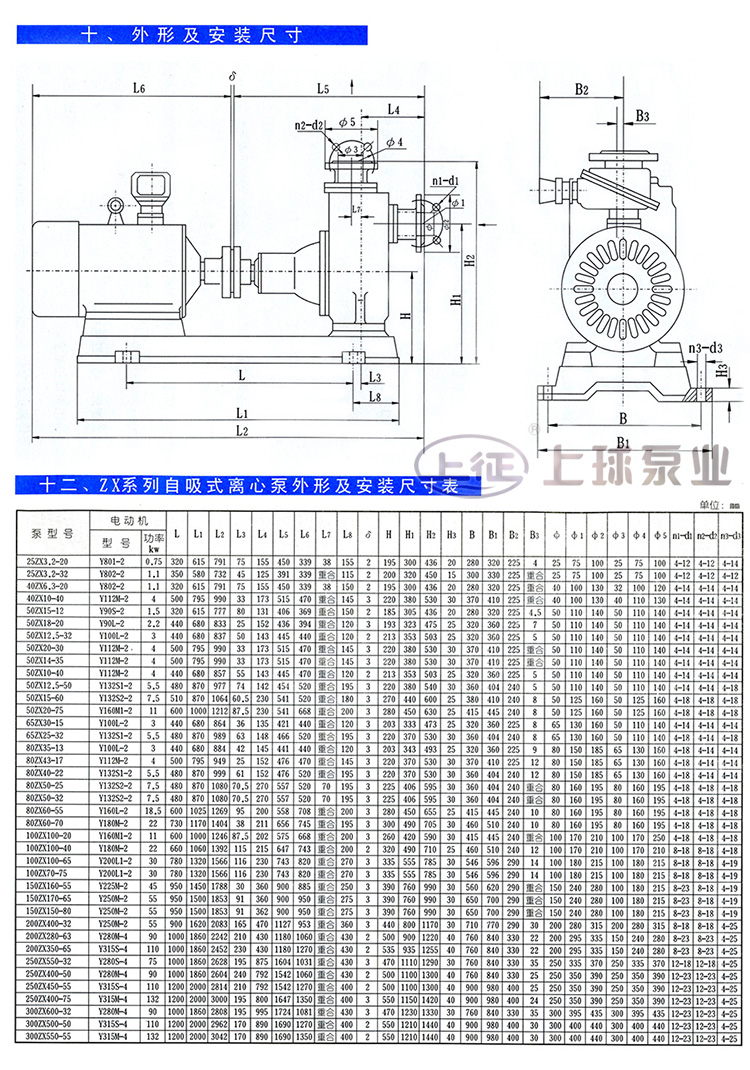

ZX系列卧式自吸离心泵（结构图）
