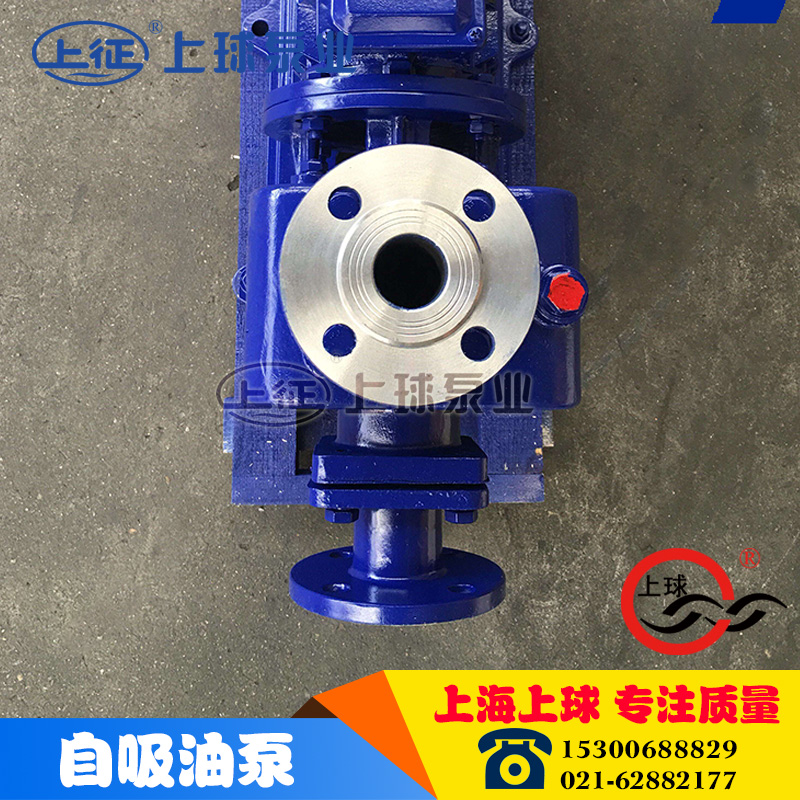

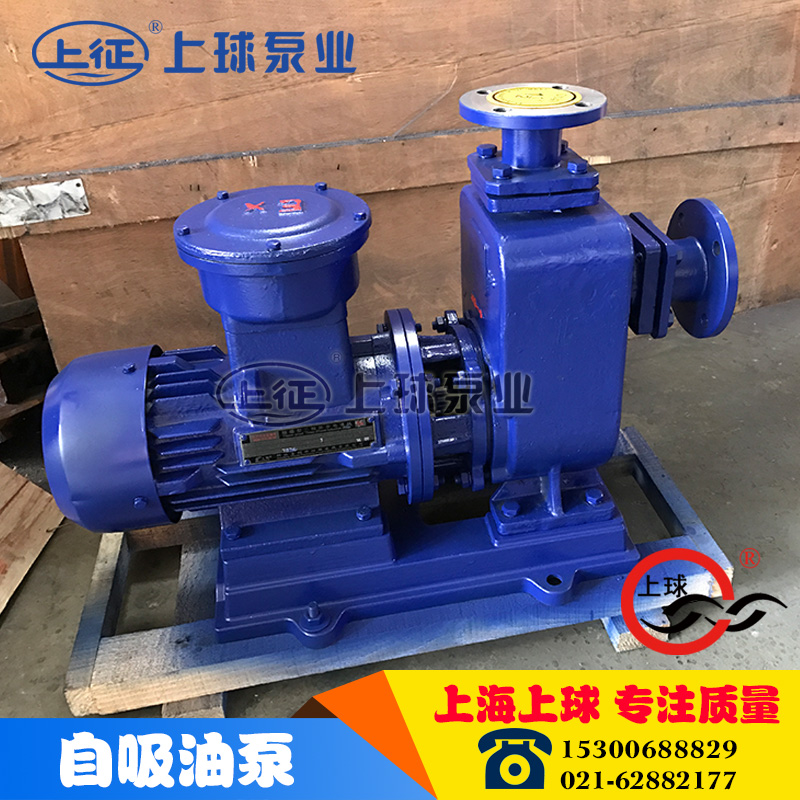

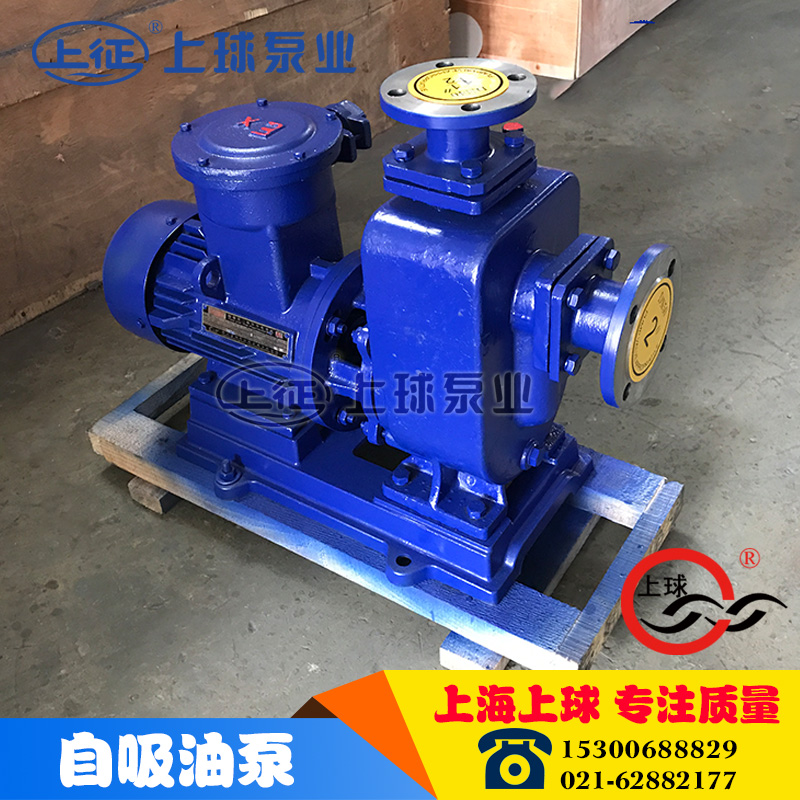

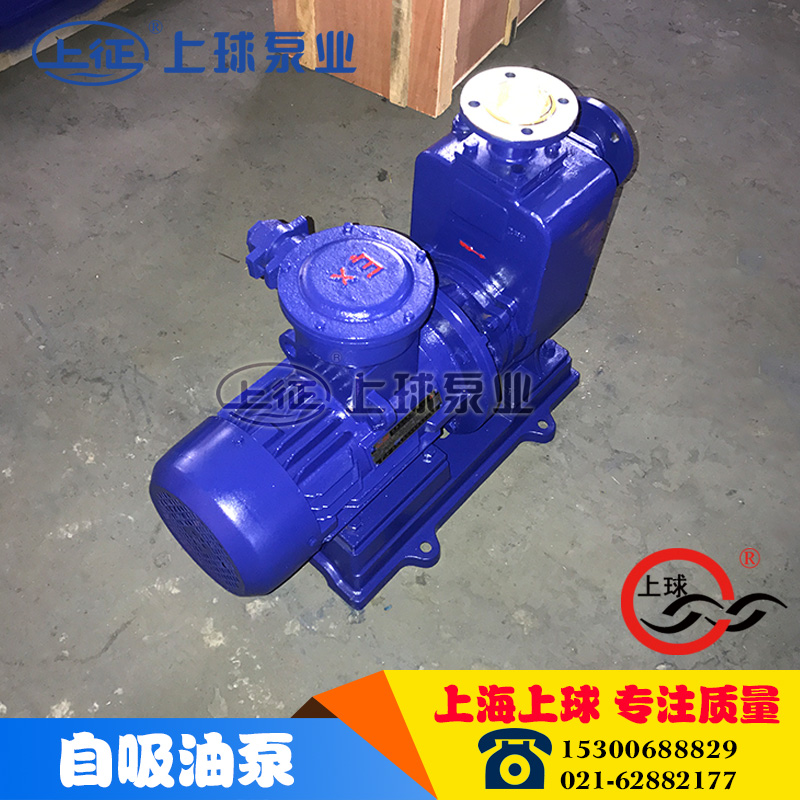

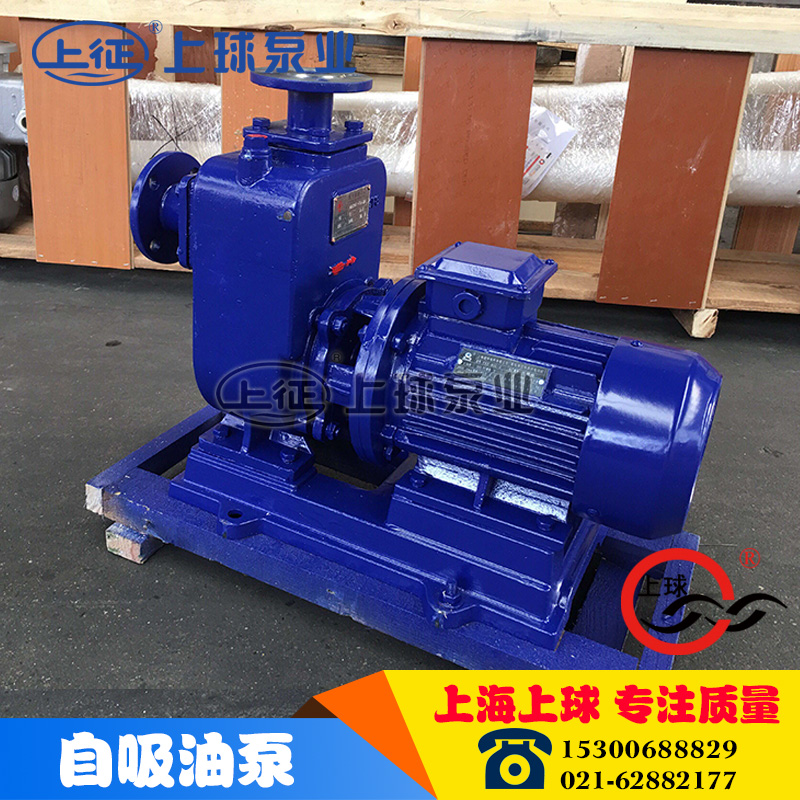

CYZL-A型直联式自吸油泵


应用领域：食品、制药、日化、化工、水处理等

销售热线：021-63172288 13818616363

图文传真：021-63538556

上海上球泵业优势：质量稳定，常规产品全部

各种材质、非常规产品皆可订做 现货供应

  • 产品概述

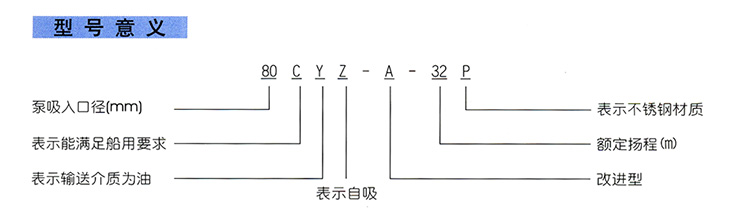

  • 型号定义
  • 适用范围
相关产品
  • FPZ型轴联式塑料自吸泵FPZ型轴联式塑
    FPZ型轴联式塑料自吸泵一次注塑成型、机械强度高，耐腐蚀性能
  • ZXL系列直联卧式清水化工自吸泵ZXL系列直联卧
    ZXL系列直联卧式清水化工自吸泵具有使用寿命长、永不停机、无
  • FPZ型直联式塑料自吸泵FPZ型直联式塑
    FPZ型直联式塑料自吸泵主要用于输送酸，碱，盐等腐蚀性液体。
型号
电机功率
(kw)
转速
（r/min）
口径
(mm)
流量
(m 3 /h)
扬程
(m)
自吸高度
(m)
25CYZ-A-20 1.1 2900 25 3.2 20 6
25CYZ-A-20 1.5 2900 25 3.2 32 6
32CYZ-A-20 3 2900 32 3.2 50 6
40CYZ-A-20 1.5 2900 40 6.3 20 5
40CYZ-A-32 2.2 2900 40 6.3 32 5
40CYZ-A-40 4 2900 40 10 40 5
40CYZ-A-50 4 2900 40 6.3 50 5
50CYZ-A-12 1.5 2900 50 12.5 12 5
50CYZ-A-20 2.2 2900 50 15 20 5
50CYZ-A-30 3 2900 50 12.5 30 5
50CYZ-A-35 4 2900 50 12.5 35 5
50CYZ-A-40 4 2900 50 10 40 5
50CYZ-A-50 5.5 2900 50 12.5 50 5
50CYZ-A-60 7.5 2900 50 12.5 60 5
50CYZ-A-75 11 2900 50 15 75 5
65CYZ-A-15 3 2900 65 30 15 4
65CYZ-A-32 5.5 2900 65 25 32 5
65CYZ-A-50 7.5 2900 65 25 50 5
65CYZ-A-70 15 2900 65 25 70 5
80CYZ-A-13 3 2900 80 35 13 3.5
80CYZ-A-17 4 2900 80 43 17 3.5
80CYZ-A-22 5.5 2900 80 40 22 3.5
80CYZ-A-25 7.5 2900 80 50 25 4
80CYZ-A-32 7.5 2900 80 50 32 4
80CYZ-A-40 11 2900 80 50 40 4
80CYZ-A-55 18.5 2900 80 60 55 4.5
80CYZ-A-70 22 2900 80 60 70 4.5
100CYZ-A-20 7.5 2900 100 80 20 3.5
100CYZ-A-25 11 2900 100 100 25 4.5
100CYZ-A-32 15 2900 100 100 32 4.5
100CYZ-A-40 18.5 2900 100 100 40 4.5
100CYZ-A-50 22 2900 100 100 50 4.5
100CYZ-A-65 30 2900 100 100 65 4.5
100CYZ-A-75 30 2900 100 100 75 4.5
150CYZ-A-20 18.5 1450 150 180 20 4.5
150CYZ-A-30 30 1450 150 170 30 4.5
150CYZ-A-45 37 2900 150 160 45 4.5
150CYZ-A-55 45 2900 150 160 80 4.5
150CYZ-A-65 55 2900 150 170 65 4.5
150CYZ-A-80 55 2900 150 160 80 4.5
200CYZ-A-32 90 1450 200 400 32 4.5
250CYZ-A-50 90 1450 250 400 50 4.5
300CYZ-A-50 110 1450 300 500 50 4.5


结构说明
该齿轮油泵均采用轴向回液的泵体结构。泵体由吸入室、储液室、涡卷室、回液孔、气液分离室等组成. 泵正常起动后.叶轮将吸入室所存的液体及吸入管路中的空气一起吸入.并在叶轮内得以完全混合. 在离心力的作用下，液体夹带着气体向涡卷室外缘流动.在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管迸入气液分离室。此?，由于流速突然降低，较轻的气体从混合气液中被分离出来，气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室，并由回流孔再次迸入叶轮，与叶轮内部从吸入管路中吸入的气体再次混合.在高速旋转的叶轮作用下，又流向叶轮外缘……。随着这个过程周而复始地迸行下去.吸入管路中的空气不断减少，直到吸尽气体.完成自吸过程.泵便投入正常作业。因为该泵具有这种独特的排气能力，所以此泵能输送含有气体的液体，无需安?底阀.使用在油轮上时具有良好的扫舱功能。
      在一些泵的轴承体底部还设有冷却室。当轴承发热引起轴承体温升超过70℃?.可在冷却室处通过任意一只冷却液管接头.注入冷却液循环冷却。泵内部防止液体由高压区向低压区泄漏的密封机构是前后密封环.前密封环装在泵体上.后密封环装在轴承体上，当泵经长期运转密封环磨损到一定程度，并影响到泵的效率和自吸性能?.应给予更?。

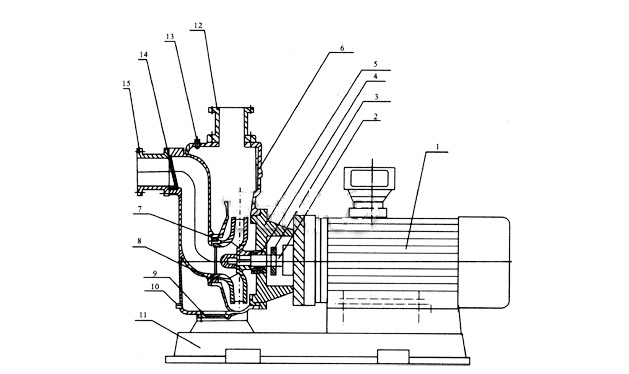

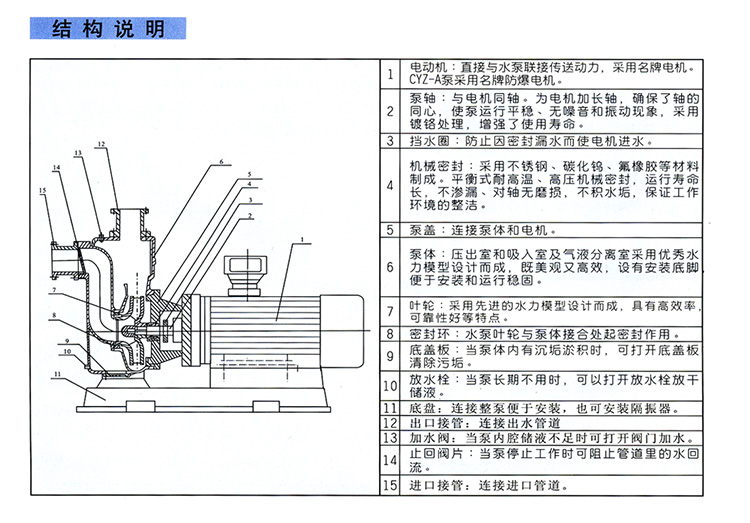

CYZ-A型自吸式离心油泵（结构图）
